OpenVINO系列36丨在AI爱克斯开发板上OpenVINO处理U2-Net模型的图像分割和背景替换

2023-02-06 | 阅读：次

一.AIxBoard介绍

1.背景

AIxBoard(爱克斯板)由2023年蓝蛙智能推出的人工智能嵌入式开发板，是英特尔开发套件官方序列中的一员，专为支持入门级人工智能应用和边缘智能设备而设计。它体积小巧功能强大，是一款面向专业创客、开发者的功能强大的小型计算机，借助OpenVINO工具套件，CPU、iGPU都具备强劲的AI推理能力，支持在图像分类、目标检测、分割和语音处理等应用中并行运行多个神经网络。

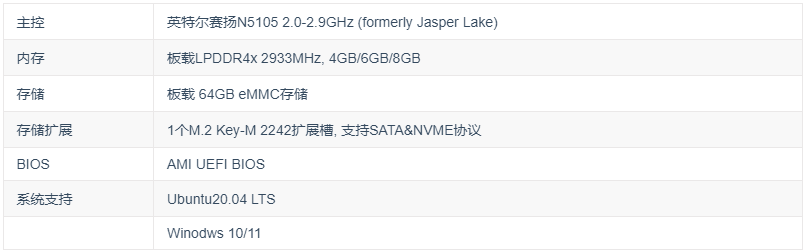

2.配置

20230709181601

3.算力

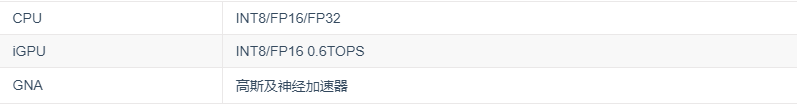

借助OpenVINO工具，能够实现CPU+iGPU异构计算推理,IGPU算力约为0.6TOPS

20230709181823

4.优势

开箱即用，不需要额外购买配件，不需要烧写系统，通电即用
性价比高，板载8G内存，64GB存储，WiFi6千兆无线网卡，CPU+iGPU异构计算
通用性好，流畅运行Win10/Win11，桌面Linux，软件兼容性好
易用性佳，提供丰富的案例资源，学习门槛低
官方认证，英特尔官方推荐开发套件，品质有保证
个性定制，可更换开机Logo,产品个性化定制

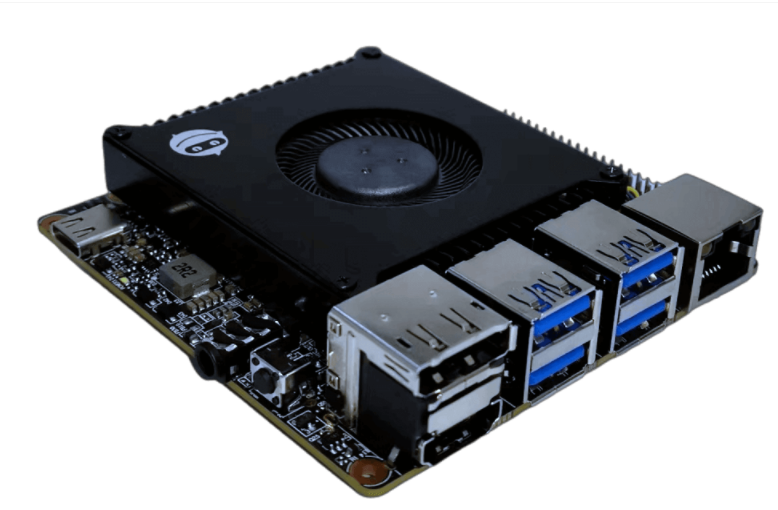

5.实物图

20230709182342

二.环境配置

1.下载安装anaconda

推荐使用国内清华源，可以加速下载

https://mirrors.tuna.tsinghua.edu.cn/anaconda/archive/

根据提示安装完成后，打开anaconda:

20230709185130

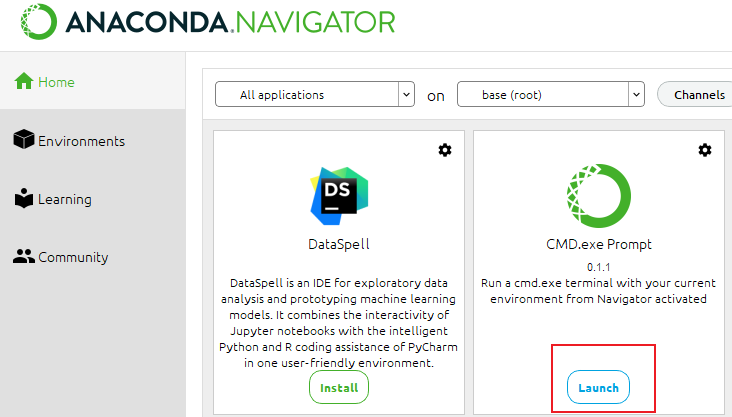

点击命令行工具如下图：

20230709185100

更新conda

20230709212759

pip更换清华源：

pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple

20230709213028

2.安装openvino package

详情可参见官网:https://www.intel.cn/content/www/cn/zh/developer/tools/openvino-toolkit/download.html?ENVIRONMENT=DEV_TOOLS&OP_SYSTEM=WINDOWS&VERSION=v_2023_0_1&DISTRIBUTION=PIP&FRAMEWORK=ONNX%2CPYTORCH%2CTENSORFLOW_2

pip install openvino-dev[ONNX,pytorch,tensorflow2]==2023.0.1

3.检查是否安装成功

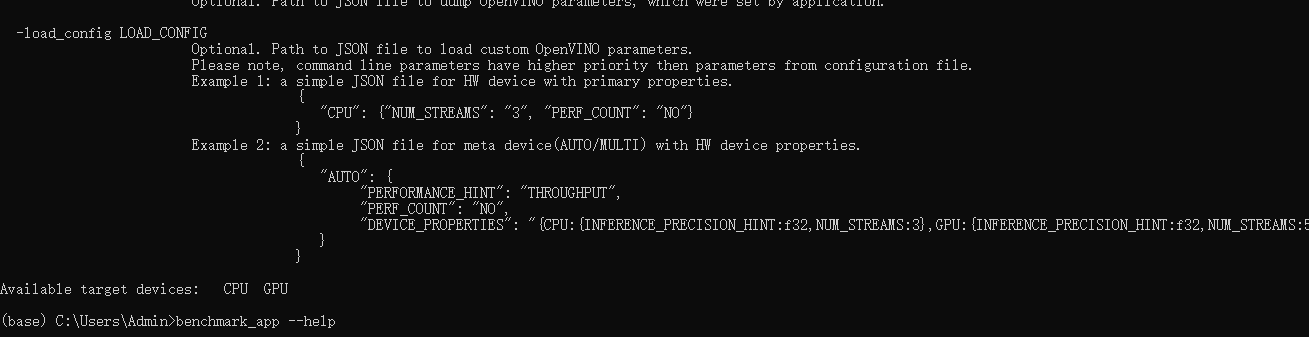

使用以下命令可以查看到openvino识别到支持的设备为CPU和GPU。如下图所示，此时说明安装成功，可以找到推理设备。

benchmark_app --help

20230709223621

三.U2-Net模型的图像分割和背景替换演示

下载仓库：

git clone https://github.com/openvinotoolkit/openvino_notebooks.git

1.模型介绍

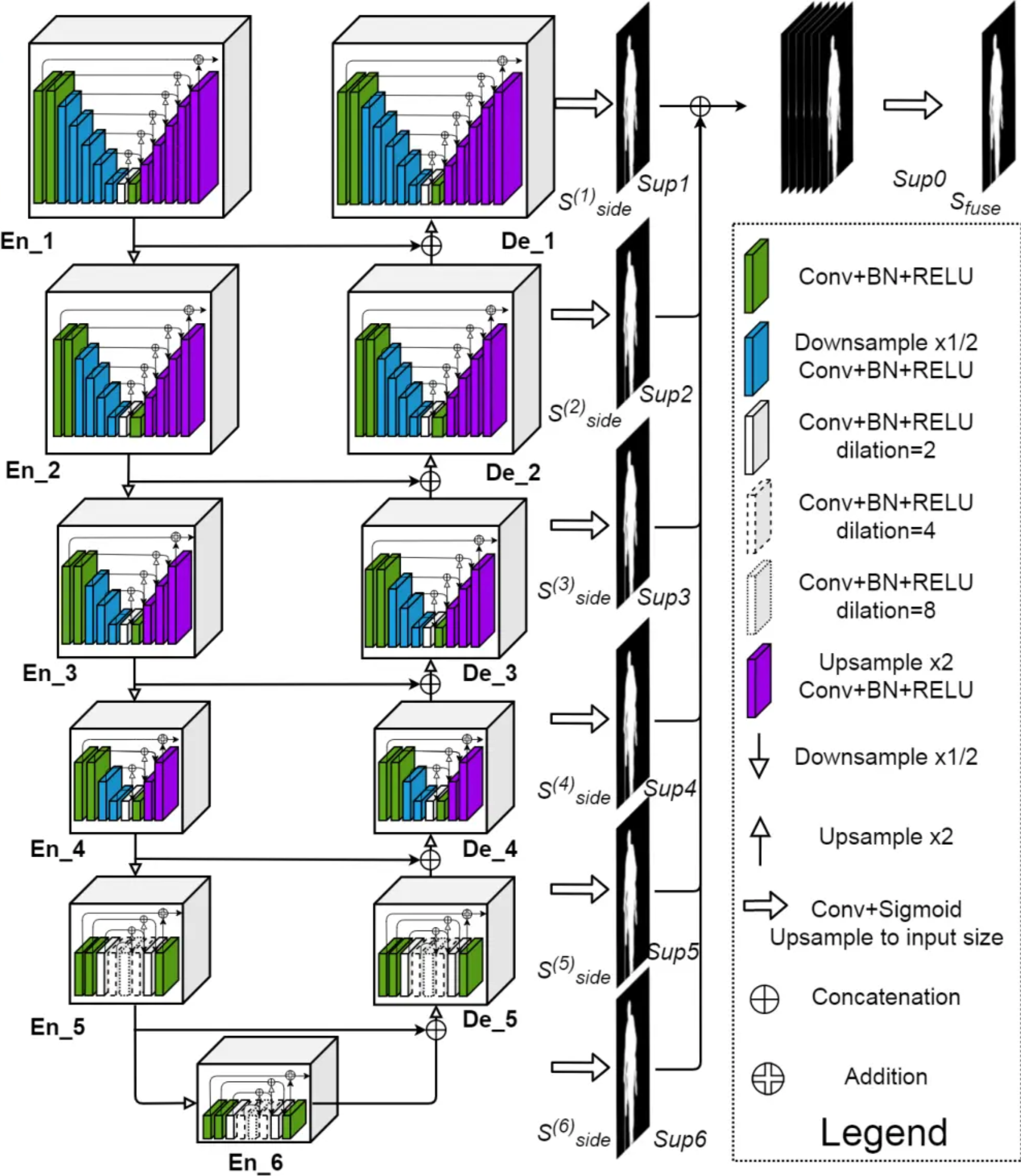

U2-Net在RSU的基础上开发的，用于显著目标检测（SOD），解决了在保持高分辨率特征图的同时，以较低的内存和计算成本使网络变得更深。U2网络是一个两层嵌套的U型结构，如下图所示。它的top-level是一个由11个阶段组成的大U型结构（图中的立方体）。每一阶段都由一个配置良好的残差Ublock（RSU）（bottom level U结构）填充。因此，嵌套U结构能够更有效地提取阶段内多尺度特征和聚合阶段间多级特征。

20230712232732

2.模型下载

u2net_lite = model_config(
    name="u2net_lite",
    url="https://drive.google.com/uc?id=1rbSTGKAE-MTxBYHd-51l2hMOQPT_7EPy",
    model=U2NETP,
    model_args=(),
)
model_path = Path(MODEL_DIR) / u2net_model.name / Path(u2net_model.name).with_suffix(".pth")

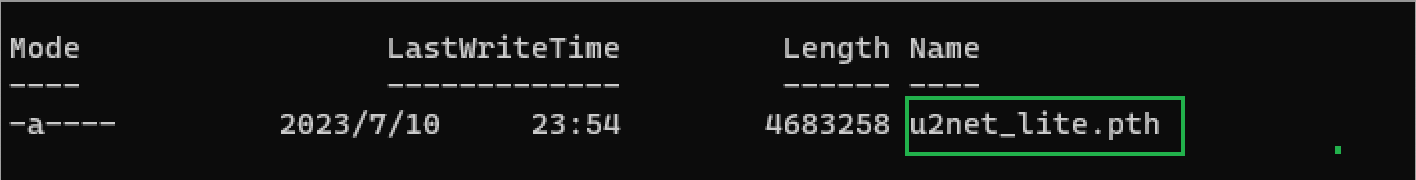

执行上述代码，下载原模型文件。

3.导出onnx

加载模型和预训练的权重文件，导出到onnx格式。pytorch把所有的模型参数用一个内部定义的dict进行保存，称为state_dict。

# Load the model.
net = u2net_model.model(*u2net_model.model_args)
net.eval()

# Load the weights.
print(f"Loading model weights from: '{model_path}'")
net.load_state_dict(state_dict=torch.load(model_path, map_location="cpu"))

torch.onnx.export(net, torch.zeros((1,3,512,512)), "u2net.onnx")

4.转化为IR格式

使用模型优化器Python API将Pytorch模型转换为 OpenVINO IR格式，精度为FP16。将平均值添加到模型中，并使用带有scale_values参数的标准偏差缩放输入。使用这些选项，无需在通过网络传播输入数据之前对其进行规范化。平均值和标准偏差值可以在 U2-Net 存储库的dataloader文件中找到，并乘以255以支持像素值为0-255的图像。

model_ir = mo.convert_model(
    "u2net.onnx",
    mean_values=[123.675, 116.28 , 103.53],
    scale_values=[58.395, 57.12 , 57.375],
    compress_to_fp16=True
)

5.图片预处理

OpenVINO IR模型需要RGB格式的图像。将图像转换为 RGB，将其大小调整为 512 x 512，并将尺寸转置为 OpenVINO IR 模型所需的格式。

IMAGE_URI = "https://storage.openvinotoolkit.org/repositories/openvino_notebooks/data/data/image/coco_hollywood.jpg"
image = cv2.cvtColor(
    src=load_image(IMAGE_URI),
    code=cv2.COLOR_BGR2RGB,
)
resized_image = cv2.resize(src=image, dsize=(512, 512))
input_image = np.expand_dims(np.transpose(resized_image, (2, 0, 1)), 0)

6.执行推理

加载模型网络到OpenVINO Runtime,device_name指定为CPU设备进行推理。

# Load the network to OpenVINO Runtime.
ie = Core()
compiled_model_ir = ie.compile_model(model=model_ir, device_name="CPU")
# Get the names of input and output layers.
input_layer_ir = compiled_model_ir.input(0)
output_layer_ir = compiled_model_ir.output(0)

# Do inference on the input image.
start_time = time.perf_counter()
result = compiled_model_ir([input_image])[output_layer_ir]
end_time = time.perf_counter()
print(
    f"Inference finished. Inference time: {end_time-start_time:.3f} seconds, "
    f"FPS: {1/(end_time-start_time):.2f}."
)

推理完成后，可以看到打印的执行时间和FPS值，如下图：

20230712221457

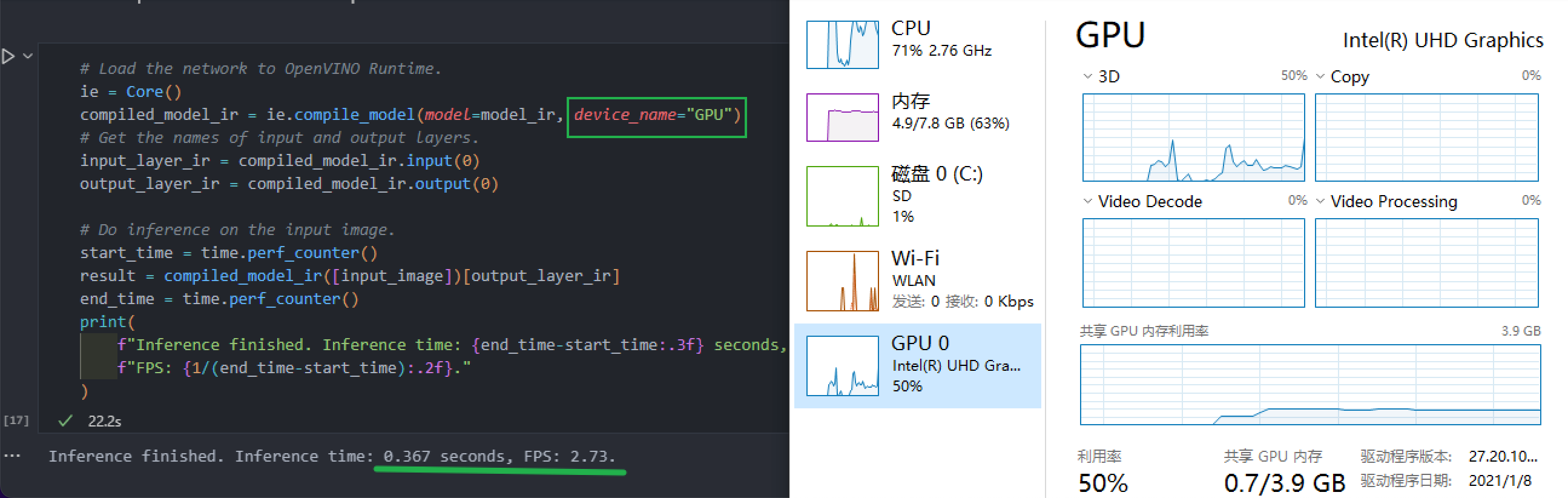

设备切换为GPU后可以看到推理时间缩短了近10倍，FPS也提高了近10倍。然而看到任务管理器GPU利用率才50%左右，这说明GPU的加速效果还是很可观的。

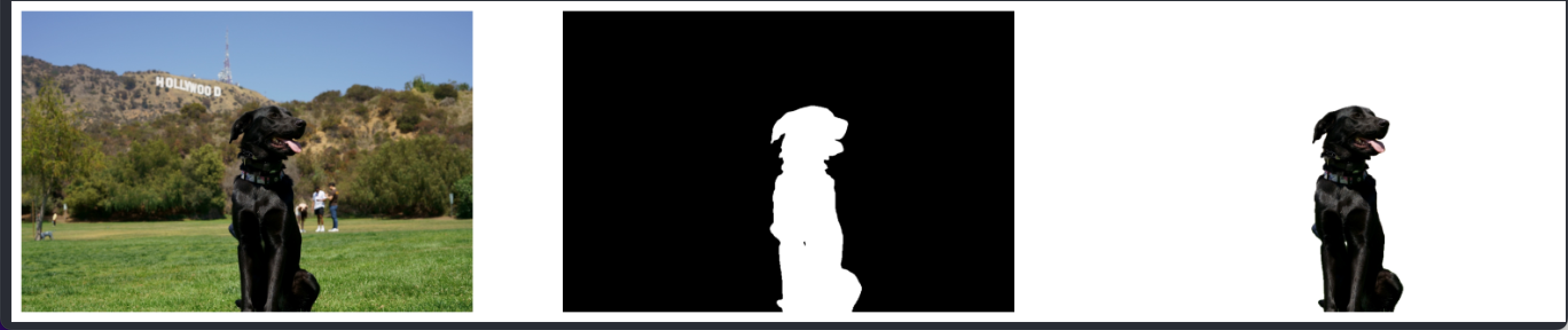

7.结果可视化

经过opencv处理后，从左到右分别是原始图像、分割结果和去除背景的原始图像。

resized_result = np.rint(
    cv2.resize(src=np.squeeze(result), dsize=(image.shape[1], image.shape[0]))
).astype(np.uint8)

# Create a copy of the image and set all background values to 255 (white).
bg_removed_result = image.copy()
bg_removed_result[resized_result == 0] = 255

fig, ax = plt.subplots(nrows=1, ncols=3, figsize=(20, 7))
ax[0].imshow(image)
ax[1].imshow(resized_result, cmap="gray")
ax[2].imshow(bg_removed_result)
for a in ax:
    a.axis("off")

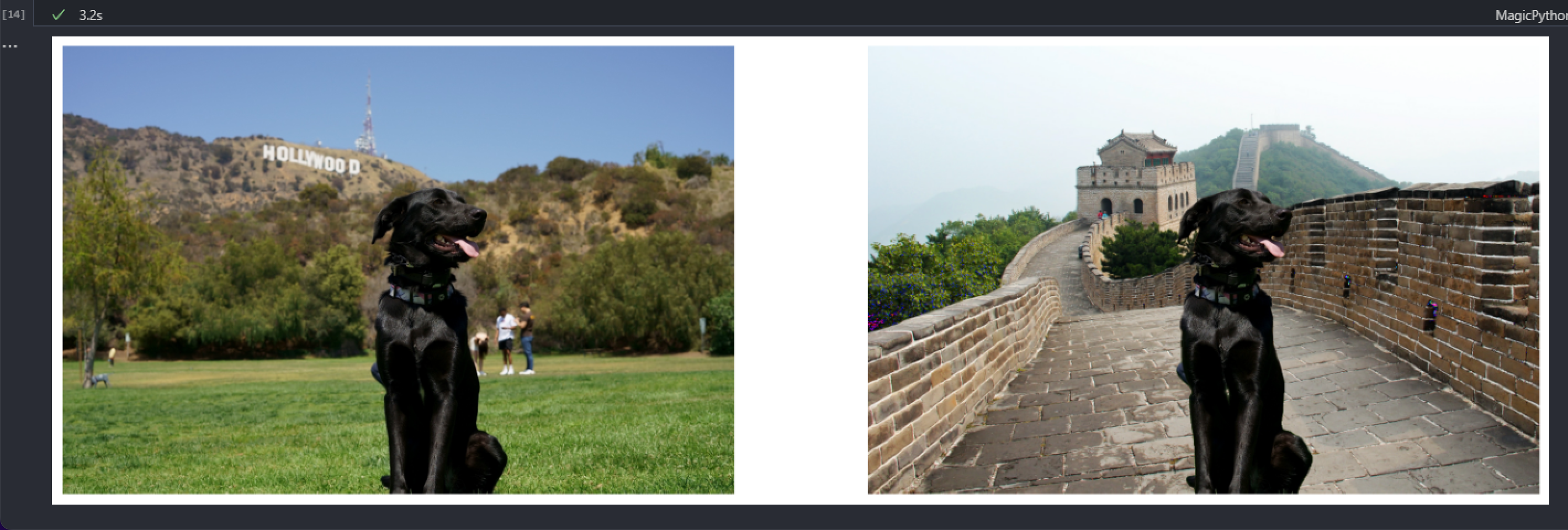

8.添加背景

通过cv2.cvtColor方法，读取到新的长城背景图片，经过转置等操作，给狗狗替换了新的长城背景图片。

background_image = cv2.cvtColor(src=load_image(BACKGROUND_FILE), code=cv2.COLOR_BGR2RGB)
background_image = cv2.resize(src=background_image, dsize=(image.shape[1], image.shape[0]))

# Set all the foreground pixels from the result to 0
# in the background image and add the image with the background removed.
background_image[resized_result == 1] = 0
new_image = background_image + bg_removed_result

# Save the generated image.
new_image_path = Path(f"{OUTPUT_DIR}/{Path(IMAGE_URI).stem}-{Path(BACKGROUND_FILE).stem}.jpg")
cv2.imwrite(filename=str(new_image_path), img=cv2.cvtColor(new_image, cv2.COLOR_RGB2BGR))

# Display the original image and the image with the new background side by side
fig, ax = plt.subplots(nrows=1, ncols=2, figsize=(18, 7))
ax[0].imshow(image)
ax[1].imshow(new_image)
for a in ax:
    a.axis("off")
plt.show()

20230712221749

四. 结论

AI爱克斯开发板，板载8G内存，64GB存储，WiFi6千兆无线网卡，CPU+iGPU异构计算，还有一个M.2插槽支持可扩展硬盘。搭载的Intel Celeron N5105是Jaser Lake系列的四核处理器，被定位为嵌入式CPU，不管是性能，还是功耗，散热都做的非常不错。在测试中，内置的集成显卡可以在U2-Net模型的加速推理时间缩短近10倍，FPS也提高了近10倍。然而GPU利用率才50%左右，这说明GPU的加速效果还是很可观的，还有潜力进一步释放算力，是AI开发者的趁手利器。
